GHD-Ⅳ工字钢滑车

GHD-Ⅳ工字钢滑车说明

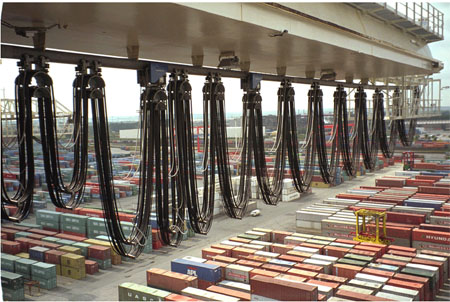

    GHD-Ⅳ工字钢滑车装置用于移动供电机械在移动中电缆的悬吊与移动,已广泛应用于各类起重机械中。该装置具有结构坚固。移动灵活。安全可靠等优点。

   GHD-Ⅳ工字钢滑车由牵收引滑车、电缆滑车、终端滑车三部分组成,牵引滑车跟随移动机械导缆(牵引)装置,每个移动机械配1个,随移动机械往返运行。中间电缆滑车将电缆悬挂在工字钢轨道范围内随牵引滑车移动,两端并装有缓冲撞头,滑车视移动长度不同而定数量。终端滑车固定在工字钢导轨末端,一般每个移动机械设置1个。

    该系列滑车分Ⅰ、Ⅱ、Ⅲ、Ⅳ、Ⅴ五种型号,如用户采用12号、14号或更大号数工字钢,可在订货时注明,本厂可成套供货。

型号 A a B H L I R 重量kg
GHD-Ⅰ 170 72 195 110 145 110 50 2.84
GHD-Ⅱ 240 135 245 120 220 135 60 5.88
GHD-Ⅲ 240 135 285 130 260 180 80 7.09
GHD-Ⅳ 320 200 315 130 300 200 95 7.33
GHD-Ⅴ 420 200 350 150 360 260 120 8.35
